用直流無刷電機制作的電動滾筒在輸送行業的創新應用

      自從我們進入產品過剩時代，非常多的產品都是同質化競爭，包括直流無刷電機，很多企業都面臨轉型升級的問題，我們德馬克響應供給側改革，瞄準輸送帶電機升級換代，使用直流無刷電機研發推出電動滾筒，牢牢地把握市場需求，成功應用到多個行業，獲得了客戶熱烈的反響。

一、什么是直流無刷電機電動滾筒

電動滾筒是直流無刷電機和減速器共置于滾筒本體內的新型驅動裝置。應用固定式和移動式帶式輸送機，較分離式驅動裝置優勢突出。

二、電動滾筒的分類直流無刷電機

1.風冷式電動滾筒
2.油冷式電動滾筒
3.油浸式電動滾筒

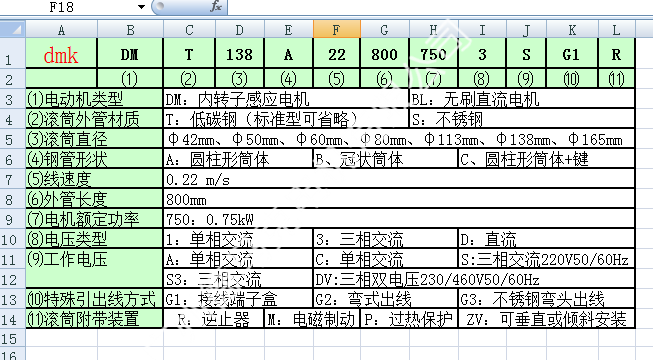

三、如何讀懂我們的電動滾筒的型號

四、德馬克電動滾筒與傳統電機相比有什么優勢直流無刷電機

1、安裝直流無刷電機

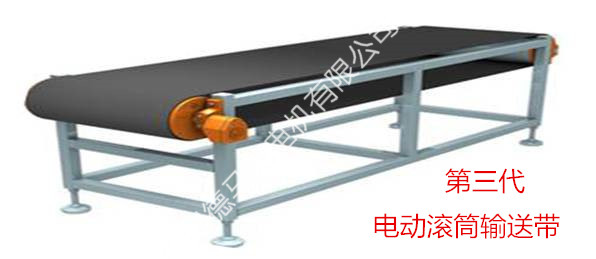

電動滾筒的安裝非常簡單，并且快速。電動滾筒的安裝所需時間相比傳統安裝節約3/4。直流無刷電機

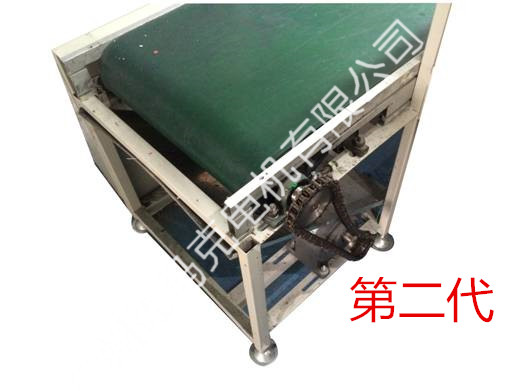

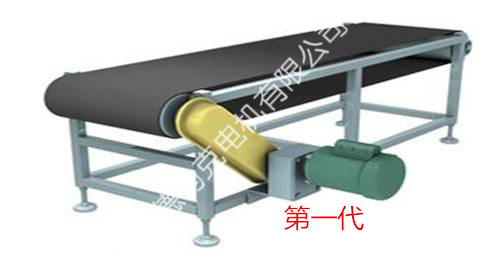

傳統電機的安裝需要安裝鏈輪需要安裝鏈輪、滾筒、固定板等部件。傳統電機安裝過程、調試過程都很繁瑣。直流無刷電機

2、耐用性

   電動滾筒由于是全密封的，可以在充滿水、沙礫、化學品、油脂等環境下保持的運行效率。直流無刷電機

而傳統電機的環境要求較高，不能在不利環境下正常工作。比如在有碎屑的工作環境中，傳統電機容易吸入碎屑，從而損害電機。直流無刷電機

3、設計衛生

電動滾筒采用光面不銹鋼材料，且全封閉設計，降低了食品加工過程中受污染的風險。直流無刷電機

傳統電機裸露的機械結構和潤滑油，不能用于食品加工行業。

4、高輸出直流無刷電機

電動滾筒傳輸效率可高達97%。

傳統電機大約只有75%的機械效率傳輸至皮帶。

5、節約空間與安全性

電動滾筒的電機、齒輪箱和連接軸都安裝在滾筒外管內，幾乎不占傳送帶的外部空間，且無旋轉零件暴露在外，安全可靠。直流無刷電機

傳統電機減速電機、鏈輪、鏈條和安裝板都安置在傳送帶外部，占用較多空間，且傳動鏈條在工作時較不安全，容易卷入異物。直流無刷電機

6、免維護

       電動滾筒的密封設計確保內部零件不受外部條件影響，保證無故障輸送。直流無刷電機

傳統電機需要定期維護傳動鏈輪、鏈條，否則將無法正常工作。

直流無刷電機直流無刷電機

五、如何選擇適合自己的電動滾筒

1、我們可以根據以下公式來計算我們需要的功率的電機：

P＝〔C×f×L×（3.6Gm×V+Qt）+Qt×H〕/367

   式中：P—電動滾筒的軸功率（kW）；
　　C—輸送帶、軸承等處的阻力系數，數值可參考表1；
　　f —托輥的阻力系數，f＝0.025～0.030；
　　L—電動滾筒與改向滾筒中心距的水平投影；
   　Gm—重量常數，可數值可參考表2（kg/m  ）；
　　V—帶速（m/s）；
　   Qt—輸送量（t/h）；

     　　  H—輸送高度；
  　 B—帶寬。

2、電動滾筒扭矩計算

•      扭矩計算公式:

     M=500*D*P/V

     M—扭矩（N.m）

     D—滾筒直徑

     P—功率（kW）

     V—帶速（m/s）

3、帶速計算：

•      帶速計算公式:

     V=n_A/i*π*D/60

      V—帶速（線速度）（m/s） n_A—電機額定轉速（r/min）

      i  —減速比

     D—滾筒外徑

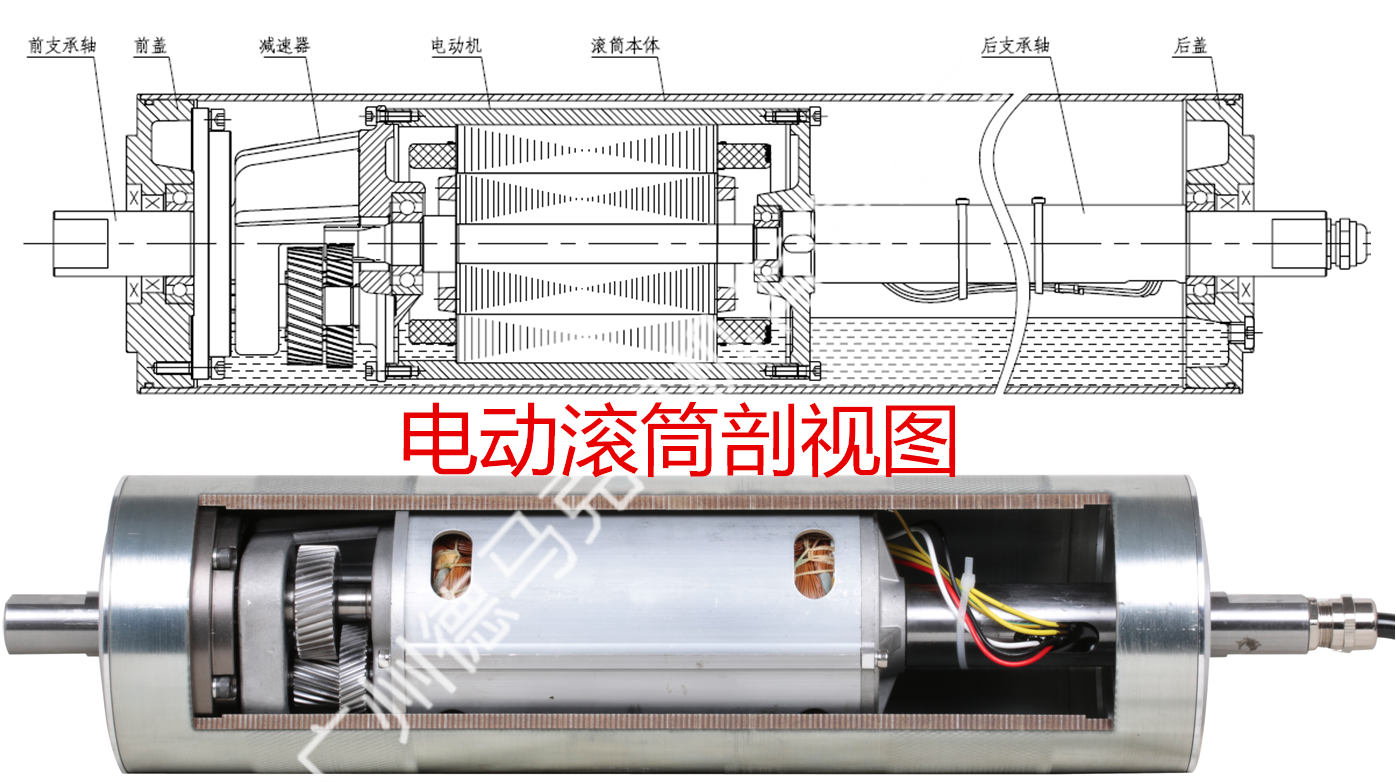

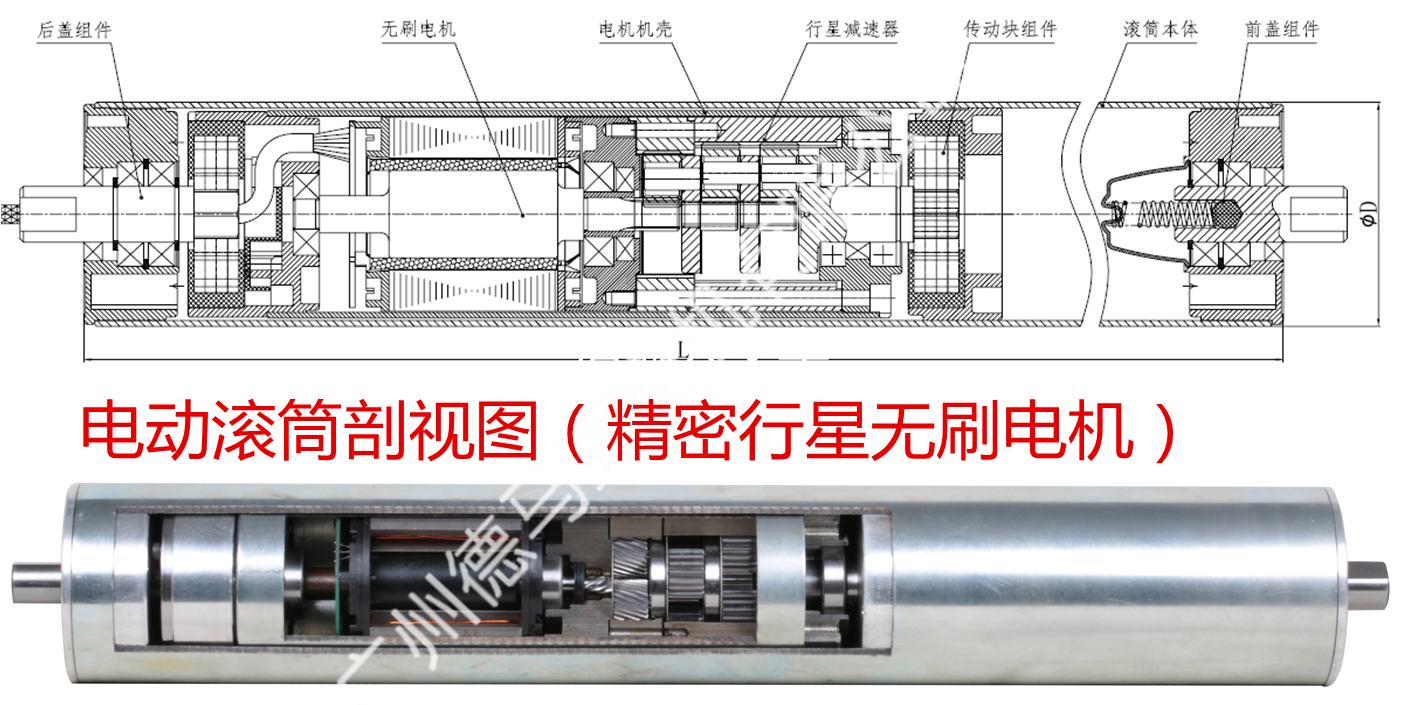

 六、電動滾筒的剖視圖：

七、電動滾筒產品分類

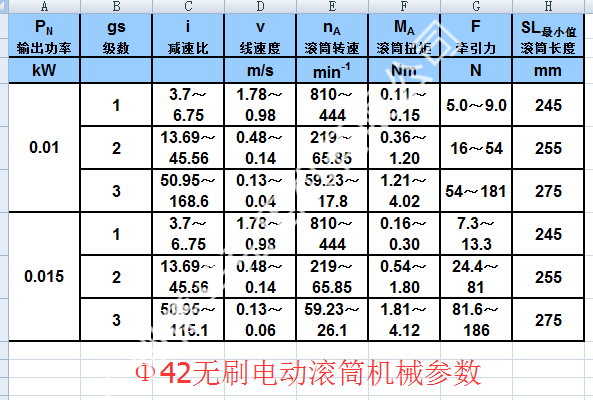

1、Φ42無刷電動滾筒機械參數

2、Φ50無刷電動滾筒機械參數

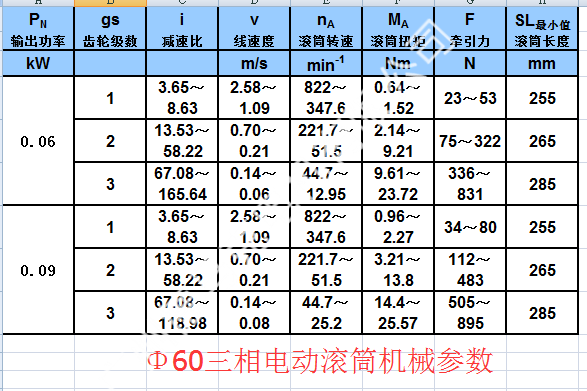

3、Φ60三相電動滾筒機械參數

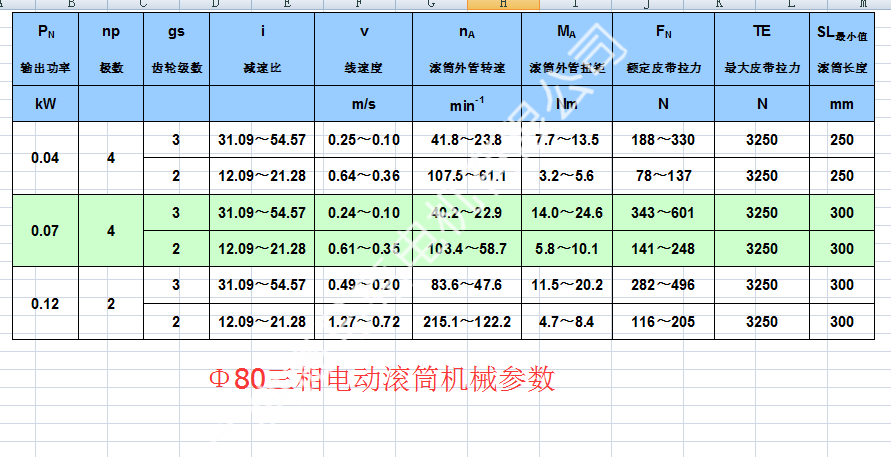

4、Φ80三相電動滾筒機械參數

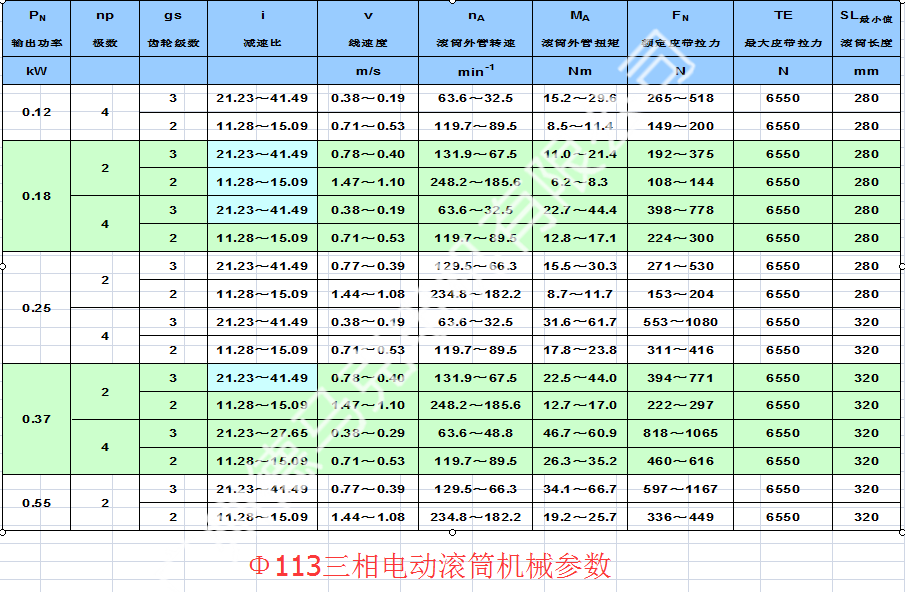

5、Φ113三相電動滾筒機械參數

6、Φ138三相電動滾筒機械參數

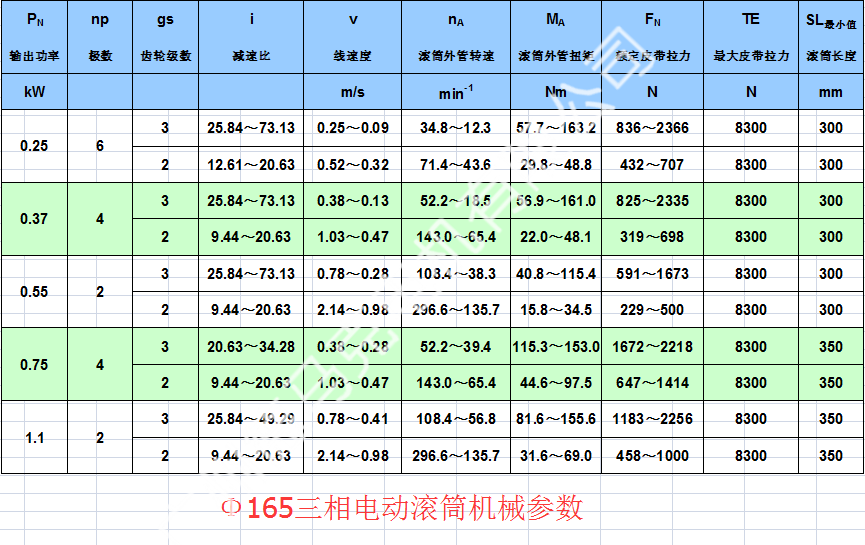

7、Φ165三相電動滾筒機械參數

八、電動滾筒應用

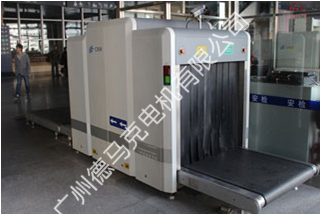

1、安檢機

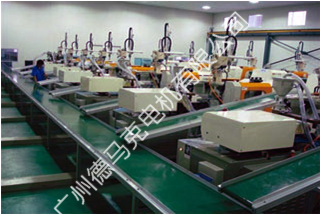

2、醫藥輸送設備

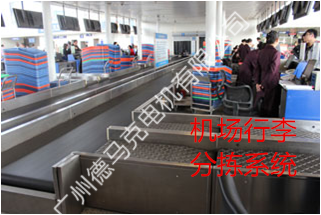

3、機場行李分揀系統

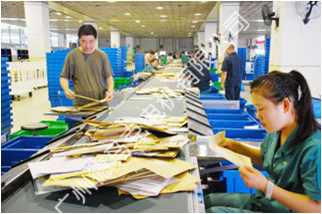

4、郵政分揀輸送機

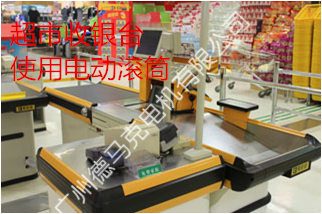

5、超市收銀臺
