BLD-70接線圖（啟停接線圖）

  我們經常遇到客戶在直流無刷電機接驅動器時候，遇到問題，8根線，大小不一，五顏六色，看著說明書也看不懂怎么接，怕不小心接錯，擔心電機會燒了，有的客戶說明明是按照說明書接的線也不對，為此，我們把各種型號的驅動器型號的接線圖，集中起來，力求能讓客戶直觀地看明白。

一、首先辨識清楚直流無刷電機上的線：

   如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅      細藍

   粗黃      細白

   粗黑      細紅

                   細黑

                   細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

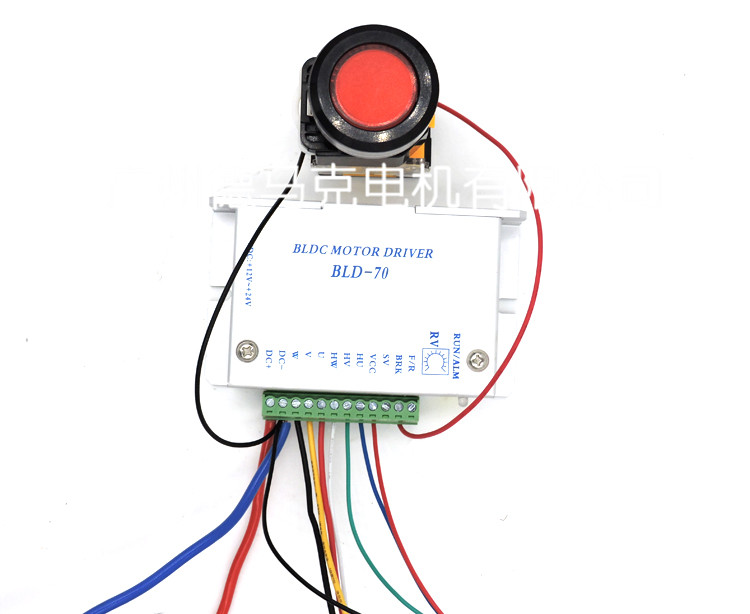

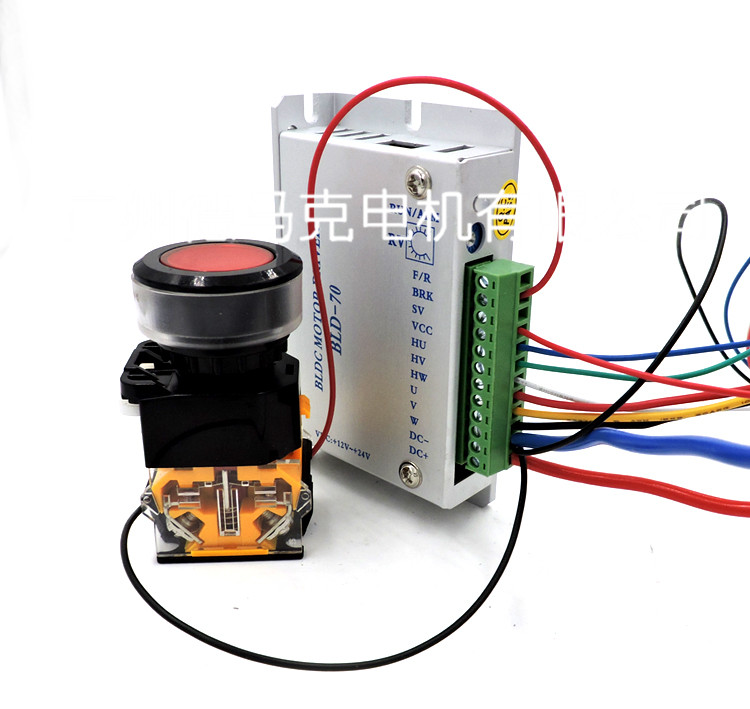

二、驅動器接線圖（啟停接線圖）俯視圖：

如上兩圖所示：

驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）

1、DC+   接 電源正極 （最粗的紅線）

2、DC-   接 電源負極 （最粗的藍線） 和 開關的黑線  和 電機的細黑線

3、W     接 電機的粗黑線

4、v     接  電機的粗黃線

5、u     接  電機的粗紅線

6、HW    接 電機的細白線

7、HV    接 電機的細綠線

8、HU    接 電機的細藍線

9、VCC   接 電機的細紅線

10、SV    不接線，留空白

11、BRK   接 開關的紅線

12、F\R   不接線，留空白

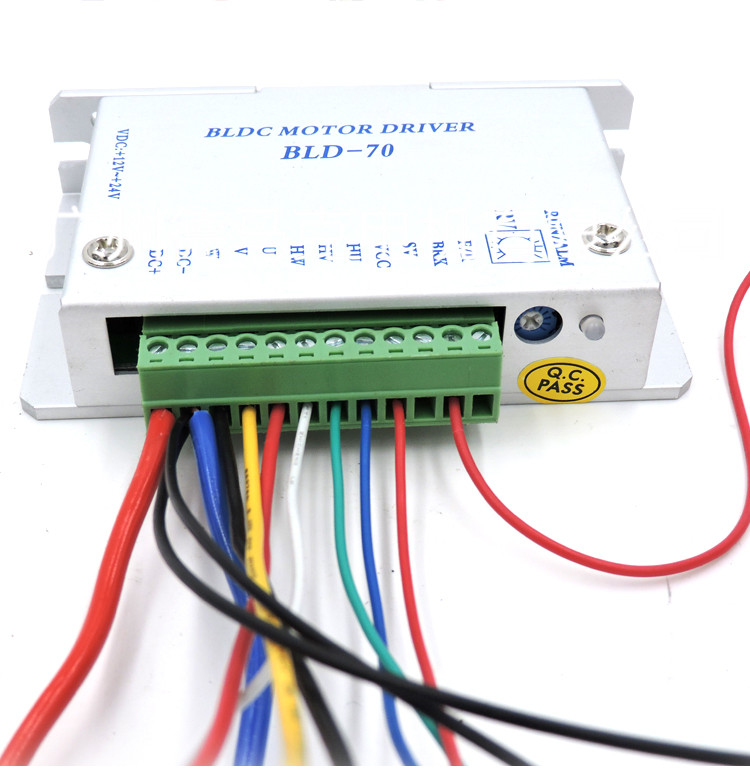

二、驅動器接線圖（啟停接線圖）側視圖：
