2475接線圖（正反轉加調速）

2475接線圖（正反轉加調速）

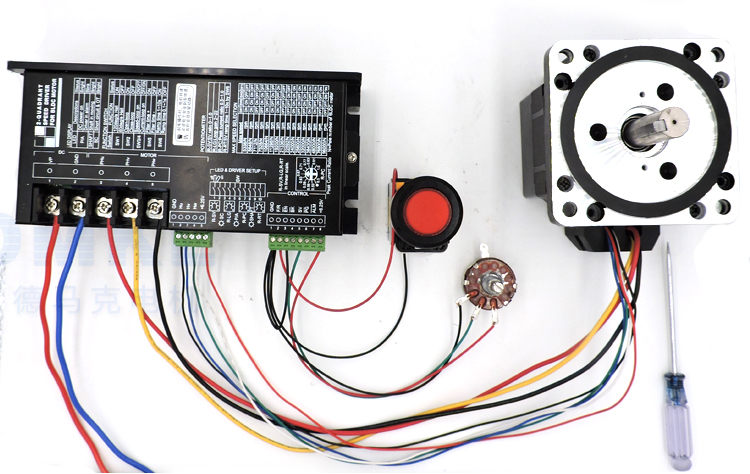

一、首先辨識清楚直流無刷電機上的線：

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅                 細藍

   粗黃 (粗白)       細白（細黃）

   粗黑                 細紅

                               細黑

                               細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

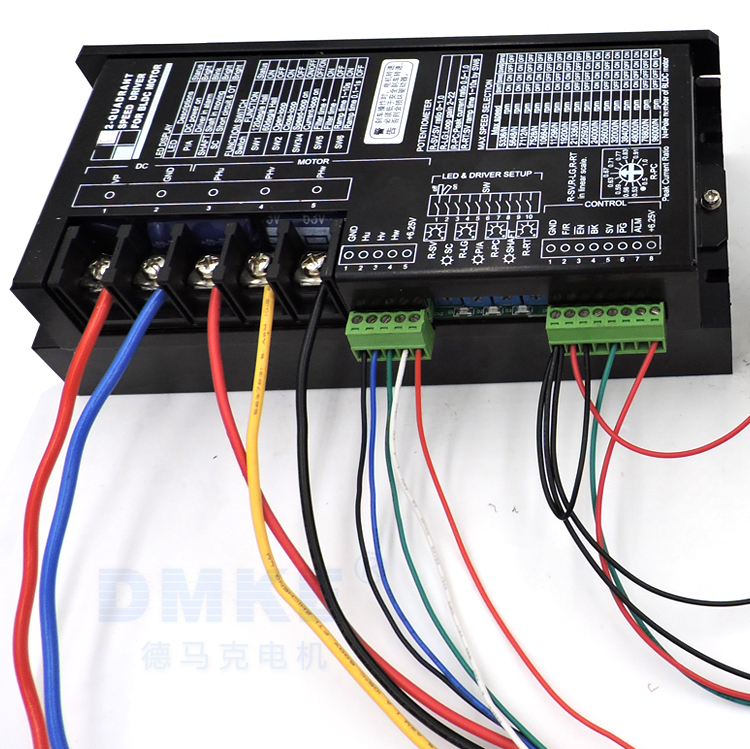

二、2745驅動器接線圖（正反轉加調速）俯視圖：

如上兩圖所示：

驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）

1 、 VP         接 電源正極（最粗紅線）

2、  GND      接  電源負極（最粗藍線）

3、  PHU       接  電機的粗紅線

4、  PHV       接 電機的粗黃線

5 、 PHW      接 電機的粗黑線

6、  GND    接 電機的細黑線

7、  HU        接 電機的細藍線

8、  HV        接 電機的細綠線

9、  HW      接 電機的細白線

10、+0.25v     接 電機的細紅線

11、GND   另用一條線接 EN 和 調速開關的黑線（0v）和啟動開關黑線

12、F/R   接啟動開關的紅線

13、EN   接GND

14、BK  不接線

15、SV  接 開關的綠線（信號線）

16、PG 不接線

17、ALM  不接線

18、+0.25v  接 開關的紅線（5v）
