110#交流伺服
交流伺服電機與相應伺服驅動器裝置配套構成的伺服系統，可廣泛應用于機床、紡織、塑膠、印染、印刷、建材、包裝、木工等領域電機由定子、轉子、高精度反饋元件（如：光電編碼器、旋轉變壓器等）組成。采用高性能稀土永磁材料形成氣隙磁場，采用無機殼定子鐵芯，溫度梯度大，散熱效率高，具有如下特點：
*結構緊湊、功率密度高、體積�。晦D(zhuǎn)動慣量小，晌應速度快
*超高內稟矯頑力稀土永磁材料；抗去磁能力強
*低速轉矩脈動��；平衡精度高，高速運行平穩；噪音低、振動小
峰值轉矩達到額定轉矩200%，300%
*電機種類多樣（1050~2350W，DC24~72V，AC220V帶制動器、油封等）
*高速運行轉速可高達3500rpm
有關直流伺服電機電壓，功率，轉速，編碼器更換，配減速箱等性能問題，或電機定制開發，驅動器定制開發，請來電咨詢：13928804016凌工（微信號同步）

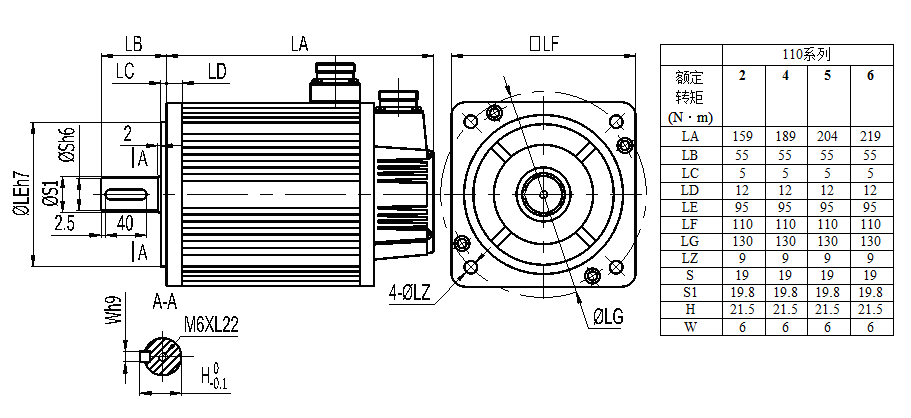

電機尺寸圖：
參數表：
電機型號 | D110ST-M02030LB□（□□） | D110ST-M04020 LB□（□□） | D110ST-M04030 LB□（□□） | |||||||||||||||||||||
額定功率（KW） | 0.6 | 0.8 | 1.2 | |||||||||||||||||||||
額定線電壓（V） | 220 | 220 | 220 | |||||||||||||||||||||
額定線電流（A） | 2.5 | 3.5 | 5.0 | |||||||||||||||||||||
額定轉速 | 3000 | 2000 | 3000 | |||||||||||||||||||||
額定力矩（N.m） | 2 | 4 | 4 | |||||||||||||||||||||
峰值力矩（N.m） | 6 | 12 | 12 | |||||||||||||||||||||
反電勢（V/1000r/min） | 56 | 79 | 54 | |||||||||||||||||||||
力矩系數（N.m/A） | 0.8 | 1.14 | 0.8 | |||||||||||||||||||||
轉子慣量（Kg.m2） | 0.31×10-3 | 0.54×10-3 | 0.54×10-3 | |||||||||||||||||||||
繞組（線間）電阻（Ω） | 3.6 | 2.41 | 1.09 | |||||||||||||||||||||
繞組（線間）電感（mH） | 8.32 | 7.3 | 3.3 | |||||||||||||||||||||
電氣時間常數 （ms） | 2.3 | 3 | 3.0 | |||||||||||||||||||||
重量 （Kg） | 4.5 | 6 | 6 | |||||||||||||||||||||
電機型號 | D110ST-M05030 LB□（□□） | D110ST-M06020 LB□（□□） | D110ST-M06030 LB□（□□） | |||||||||||||||||||||
額定功率（KW） | 1.5 | 1.2 | 1.8 | |||||||||||||||||||||
額定線電壓（V） | 220 | 220 | 220 | |||||||||||||||||||||
額定線電流（A） | 6.0 | 4.5 | 6.0 | |||||||||||||||||||||
額定轉速 | 3000 | 2000 | 3000 | |||||||||||||||||||||
額定力矩（N.m） | 5 | 6 | 6 | |||||||||||||||||||||
峰值力矩（N.m） | 15 | 12 | 18 | |||||||||||||||||||||
反電勢（V/1000r/min） | 62 | 83 | 60 | |||||||||||||||||||||
力矩系數 （N.m/A） | 0.83 | 1.3 | 1.0 | |||||||||||||||||||||
轉子慣量 （Kg.m2） | 0.63×10-3 | 0.76×10-3 | 0.76×10-3 | |||||||||||||||||||||
繞組（線間）電阻 （Ω） | 1.03 | 1.46 | 0.81 | |||||||||||||||||||||
繞組（線間）電感 （mH） | 3.43 | 4.7 | 2.59 | |||||||||||||||||||||
電氣時間常數 （ms） | 3.33 | 3.2 | 3.2 | |||||||||||||||||||||
重量 （Kg） | 6.8 | 7.9 | 7.9 | |||||||||||||||||||||
編碼器線數 （PPR） | 2500 | |||||||||||||||||||||||
電機絕緣等級 | Class F（130℃） | |||||||||||||||||||||||
防護等級 | IP65 | |||||||||||||||||||||||
使用環境 | 環境溫度： -20℃～ +50℃ 環境濕度：相對濕度<90%（不結霜條件） | |||||||||||||||||||||||
電機繞組插座 | 繞組引線 | U | V | W | PE | |||||||||||||||||||
插座編號 | 2 | 3 | 4 | 1 | ||||||||||||||||||||
編碼器插座 | 信號引線 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | ||||||||
插座編號 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |||||||||
