150#交流伺服
交流伺服電機與相應伺服驅動器裝置配套構成的伺服系統，可廣泛應用于機床、紡織、塑膠、印染、印刷、建材、包裝、木工等領域電機由定子、轉子、高精度反饋元件（如：光電編碼器、旋轉變壓器等）組成。采用高性能稀土永磁材料形成氣隙磁場，采用無機殼定子鐵芯，溫度梯度大，散熱效率高，具有如下特點：
*結構緊湊、功率密度高、體積��；轉動慣量小，晌應速度快
*超高內稟矯頑力稀土永磁材料；抗去磁能力強
*低速轉矩脈動��；平衡精度高，高速運行平穩；噪音低、振動小峰值轉矩達到額定轉矩200%，300%
*電機種類多樣（1050~4700W，DC24~72V，AC220V-380V帶制動器、油封等）
*高速運行轉速可高達3000rpm
有關直流伺服電機電壓，功率，轉速，編碼器更換，配減速箱等性能問題，或電機定制開發，驅動器定制開發，請來電咨詢

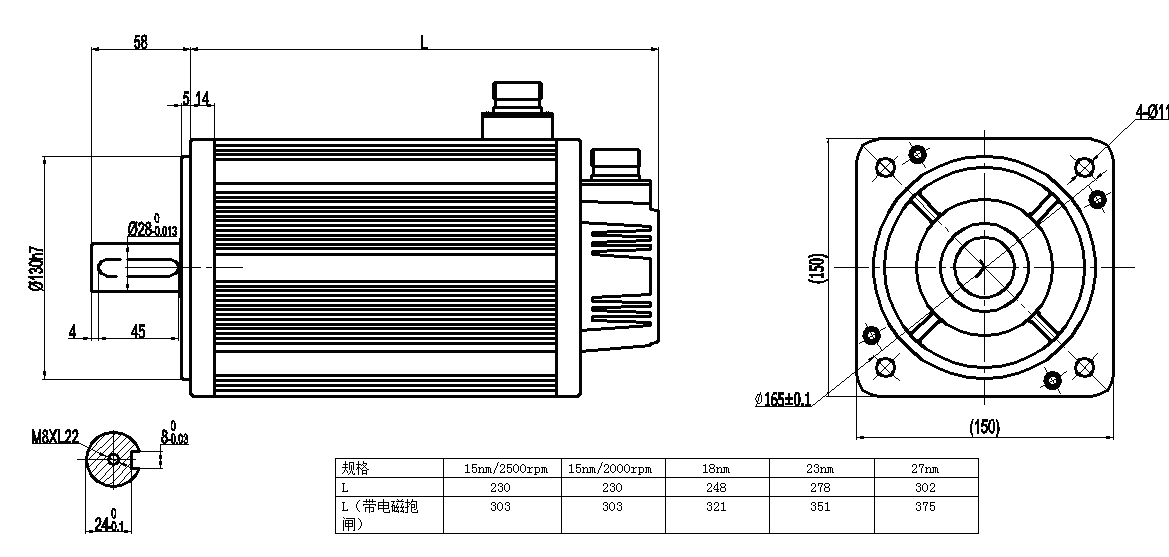

電機尺寸圖：
參數表：
電機型號 | D150ST-M15025 LB□（□□） | D150ST-M15020 LB□（□□） | D150ST-M18020 LB□（□□） | ||||||||||||||||||||
額定功率 （KW） | 3.8 | 3.0 | 3.6 | ||||||||||||||||||||
額定線電壓 （V） | 220 | 220 | 220 | ||||||||||||||||||||
額定線電流 （A） | 17 | 14 | 17 | ||||||||||||||||||||
額定轉速 （rpm） | 2500 | 2000 | 2000 | ||||||||||||||||||||
額定力矩 （N.m） | 15 | 15 | 18 | ||||||||||||||||||||
峰值力矩 （N.m） | 30 | 30 | 36 | ||||||||||||||||||||
反電勢（V/1000r/min） | 59 | 70 | 71 | ||||||||||||||||||||
力矩系數（N.m/A） | 0.88 | 1.07 | 1.05 | ||||||||||||||||||||
轉子慣量（Kg.m2） | 3.88×10-3 | 3.88×10-3 | 4.6×10-3 | ||||||||||||||||||||
繞組（線間）電阻（Ω） | 0.23 | 0.34 | 0.255 | ||||||||||||||||||||
繞組（線間）電感（mH） | 1.08 | 1.55 | 1.3 | ||||||||||||||||||||
電氣時間常數（ms） | 4.7 | 4.56 | 5.1 | ||||||||||||||||||||
重量 （Kg） | 15.2 | 15.2 | 17.2 | ||||||||||||||||||||
電機型號 | D150ST-M23020 LB□（□□） | D150ST-M27020 LB□（□□） | |||||||||||||||||||||
額定功率（KW） | 4.7 | 5.5 | |||||||||||||||||||||
額定線電壓（V） | 220 | 220 | |||||||||||||||||||||
額定線電流（A） | 21 | 24 | |||||||||||||||||||||
額定轉速 | 2000 | 2000 | |||||||||||||||||||||
額定力矩（N.m） | 23 | 27 | |||||||||||||||||||||
峰值力矩（N.m） | 46 | 54 | |||||||||||||||||||||
反電勢（V/1000r/min） | 72 | 64 | |||||||||||||||||||||
力矩系數 （N.m/A） | 1.09 | 1.1 | |||||||||||||||||||||
轉子慣量 （Kg.m2） | 5.8×10-3 | 6.8×10-3 | |||||||||||||||||||||
繞組（線間）電阻（Ω） | 0.2 | 0.125 | |||||||||||||||||||||
繞組（線間）電感（mH） | 1.06 | 0.7 | |||||||||||||||||||||
電氣時間常數（ms） | 5.3 | 5.6 | |||||||||||||||||||||
重量 （Kg） | 20.4 | 22.7 | |||||||||||||||||||||
編碼器線數（PPR） | 2500 | ||||||||||||||||||||||
電機絕緣等級 | ClassF（130℃） | ||||||||||||||||||||||
防護等級 | IP65 | ||||||||||||||||||||||
使用環境 | 環境溫度： -20℃ ～ +50℃ 環境濕度：相對濕度<90%（不結霜條件） | ||||||||||||||||||||||
電機繞組插座 | 繞組引線 | U | V | W | PE | ||||||||||||||||||
插座編號 | 2 | 3 | 4 | 1 | |||||||||||||||||||
編碼器插座 | 信號引線 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | |||||||
插座編號 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
